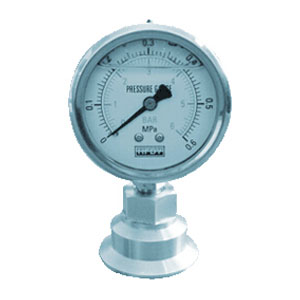

一、產品簡介
膜盒壓力表因其壓力敏感元件是由兩塊波浪型的金屬膜片組成，故而稱之為膜盒壓力表，它與一般壓力表不同之處壓于它能量測較為微小的壓力，故又稱微壓表，臺灣稱之為水柱表或微壓計，又因其通常用于燃氣設備及燃氣管路上所以也有人稱之為燃氣壓力表。該類機械式壓力表的壓力敏感元件通常是由兩塊連接在一起的圓形波浪型的金屬膜片組成，也有單膜片結構的，其材料通常為銅盒金，如磷銅，鈹銅，用于特殊工作環境或用于特殊壓力介質時通常選用不銹鋼材料或其它合金金屬，不銹鋼通常會使用SUS304型或SUS316及SUS316L型。
膜盒壓力表的作用原理是測量介質的壓力作用在膜盒腔內側，由此產生的彈性變形與壓力通常呈線性，壓力敏感元件的變形幅度取決于介質壓力的大小，可用來間接的測量介質的壓力。壓力值的大小通過齒輪及連桿傳遞到終端指示裝置（指針及刻度盤）顯示。膜盒壓力表一般用來測量氣體的壓力，并能量測微壓，量程和量測的精度，通常取決于表盤大小（膜盒的大?。┖蛪毫γ舾性牟馁|，PIONEER微壓表通常都有過壓保護裝置，能在一定程度上防止壓力過大造成的儀表損壞，但是其作用是有限的，不能依賴于該功能，在選擇量程時一定要注意，以免造成不必要的損失。當幾個膜盒敏感元件疊放在一起后會產先較大的傳遞力來量測極微小的壓力，膜盒壓力表的測量范圍在0~2.5mbar到0~1bar,量測的精度在0.1~5級。因為各地區海拔高度不同，及使用儀表的工作環境溫度不同，因其壓力指示極其敏感，故而會造成指針不在零位，PIONEER的微壓表都設有調零裝置，能適于各種工作環境。
另外PIONEER的工程師提示，膜盒壓力表因其結構的***特性，在量測液體時會受到重力和張力的影響，精度會大幅下降，在理論上膜盒壓力表不適用于量測液體壓力，如有一定要量測液體微壓的，請與本公司技術部聯絡，我們將竭誠為你服務。
二、技術參數
表頭外徑 |
※63mm(2.5inch)
※70mm(2.75inch)
※76mm(3inch)
※100mm(4inch)
※150mm(6inch) |
安裝形式 |
徑向安裝型
軸向安裝型
軸向前(法蘭)帶邊安裝型 |
壓力量程 |
真空型:-76~0 cmHg (MAX)
-1.5~0 KPa (MIN)
壓力真空型:-1~0~1KPa(MIN)
-30~0~30 KPa(MAX)
低壓型:0~250pa......3KPa
中壓型:0~3KPa......50KPa
高壓型:0~50KPa....100KPa |
接頭鏍紋 |
63mm(2.5inch)：M14*1.5或G1/4或1/4PT
70mm(2.75inch)：G3/8或1/8PT或1/4PT
76mm(3inch)：M16*1.5或G3/8或3/8PT
100mm(4inch):M20*1.5或G1/2或1/2PT
150mm(6inch):M20*1.5或G1/2或1/2PT |
外殼材質 |
碳鋼烤漆,鐵殼噴塑,鐵殼鍍鉻,鑄鋁
不銹鋼1Cr18Ni9Ti(SUS304) |
防護等級 |
IP65 |
指針材質 |
塑制 ※ 鋁制 |
精度等級 |
表頭在常溫條件下:
63mm(2.5inch)：5%f.s.或1.6%f.s
70mm(2.75inch)：2.5%f.s.或1.5%f.s.
76mm(3inch)：2.5%f.s.或1.5%f.s.
100mm(4inch):1.5%f.s.或1.0%f.s.
150mm(6inch):1.0%f.s.或0.6%f.s. |
膜盒材質 |
青銅,磷銅,不銹鋼SUS304,SUS316,SUS316L |
機芯材質 |
銅合金,不銹鋼SUS316 |
安裝環境 |
不銹鋼殼類:可適應無酸，堿或對不銹鋼無腐蝕的氣體或液霧的工作環境。
全不銹鋼類:可適應有弱酸，弱堿或對不銹鋼無腐蝕的氣體或液霧的工作環境。 |
接頭材質 |
銅合金,不銹鋼SUS316 |
刻度單位 |
mBar,kpa,mmAQ,mmHg, inH2O,
mmWater, met H2O,mmH2O,pa |
認可標準 |
GB1226-86/ASME B40.1 |
刻度盤材質 |
鋁制 |
隨機附件 |
合格證,使用說明 |
罩圈材質 |
不銹鋼1Cr18Ni9Ti(SUS304) |
可選項目 |
*高溫介質量測可選配：翅片散熱器，冷凝散熱器。
*如有安裝位置的限制可選配：不銹鋼連接彎管，不銹鋼延長連接軟管。
*如用于壓力脈沖較大的介質可選取配：不銹鋼緩沖彎管或阻尼器。
*如需要在不用或更換壓力表時不停機做業，須隔斷壓力表和被測介質的可選配壓力表開關。 |
鏡面材質 |
壓克力,PC,玻璃,鋼化玻璃 |
使用溫度 |
-30~50℃（工作溫度持續高于８０℃建議外加散熱裝置) |
相對濕度 |
10%~80%(RH) |
訂購須知 |
1，請注明所需壓力表的表頭尺寸。
2，請注明所需壓力表的量程。
3，請注明所需壓力表的安裝形式。
4，請注明所需壓力表的接口類型。
5，請注明所需壓力表量測介質工作溫度。 |
適用介質 |
鐵殼及碳鋼殼類:適用于對銅或銅合金無腐蝕的靜壓氣體或蒸氣,如空氣和煤氣等。
不銹鋼殼類:適用于對銅或銅合金無腐蝕,的靜壓氣體或蒸氣。
全不銹鋼類:與不銹316或316L不發生反應的的氣體或蒸氣. |
三、特點
1，采用過壓防止結構,能有效防止過壓造成儀表的損壞,延長儀表的壽命.
2，儀表設有調零裝置,能有效保證壓力表在各個地域都能使用,隨時校零.
3，不同的外殼材料能使膜盒壓力表有廣泛的使用空間，省卻了工作環境對壓力表使用上的種種制約。
4，靈活的安裝方式，便于拆卸。亮麗的外觀更讓使用設備顯示價值。
5，眾多的壓力量程,能更好的適應客戶的要求.
6，多種膜盒材料可供選擇.
四 、外型結構
五、選型
※普通膜盒壓力表用于測量對銅和銅合金無腐蝕性的氣體或蒸氣的 微小壓力。
※膜盒真空表壓力表用于測量對銅和銅合金無腐蝕性的氣體或蒸氣的微小負壓.
※膜盒壓力真空表用于測量對銅和銅合金無腐蝕性的氣體或蒸氣的微小正負壓,能同在一個表盤上指示正壓及負壓.
※不銹鋼膜盒壓力表適用于腐蝕性較強的適合不銹鋼元件檢測的 氣體介質和惡劣的外部腐蝕環境或野外,露天,高溫高濕等非常規工作環境，測量氣體或蒸氣的微小壓力
※電接點膜盒壓力表 用于測量各種無爆炸危險的氣體介質的微小壓力且需對被測（控）壓力系統實現自動控制和發信（報警）的目的的.
六、應用
我司生產的微壓表采用xj****的技術和精良工藝制作而成，廣泛用于管道終端用氣壓力顯示，適用于測量空氣和對銅合金不起腐蝕作用的氣體的微壓和負壓，該產品應用于******燃燒設備、涂裝系統和各式工業燃氣加熱系統、煤氣天然氣管道工程，中高壓膜盒壓力表也適用于涂裝設備和噴涂機械,空氣管道、氣體管道、燃燒裝置以及其它類似設備上，如樓棟調壓箱、天然氣調壓站、氣化站、燃燒器、鍋爐、烤爐、烘箱、廚具等工業設備用氣測量顯示儀表,有時也用于電力行業的開關柜上,精密型微壓計還可用于登山時量測大氣壓, 代用海拔高度計,依據大氣壓的變化用以判斷海拔高度,并可依據大氣壓的變化來推測天氣的狀況。
七、使用與維護
⑴儀表須***垂直：安裝時應使用扳手旋緊，不應強扭表殼；運輸時應避免碰撞。
⑵儀表使用宜在周圍環境溫度為-25~55℃。
⑶使用工作環境振動頻率<25HZ，振幅不大于1mm。
⑷使用中因工作環境溫度過高或因制造成地和使用地的大氣壓差和溫度差，儀表指示值不回零位或出現示值超差，請先調零后再使用。
⑸儀表使用范圍，應在上限的1/3～2/3之間。
⑹在測量腐蝕性氣體介質時或高溫介質時請注意選用全不銹鋼材質的,并采用安全玻璃鏡面.
⑺儀表應經常進行檢定(至少每三個月一次)
⑻需用測量腐蝕性介質的儀表，在訂貨時應注明要求條件如介質材質。
|
